Бесфланцевые фитинги из PP и PTFE с защитой от раскручивания

  • Комплект из бесфланцевого винта и феррулы. Капилляр не следует за вращением прижимного винта при закручивании фитинга, что предотвращает ослабление затяжки фитинга, вызванное перекручиванием капилляра, и сохраняет герметичность соединения даже при вибрации.
  • Стандартные фитинги с прямой резьбой. Долговечные и не требующие инструментов для крепежа. Просто наденьте винт и феррулу на капилляр и прикрутите вручную.
  • Изготавливаются из стойких к химическим и органическим веществам материалов: полипропилена (PP), полифениленсульфида (PРS).
  • Используются для стандартных капилляров c внешним диаметром 1,6 / 2,0 / 2,5 / 3,0 / 3,2 мм, простая и быстрая установка.


ПРИМЕНЕНИЕ

Шаг 1. Наденьте прижимной винт и феррулу на капилляр и разместите их на расстоянии не менее 5 мм от обрезанного конца капилляра.
Шаг 2. Вставьте собранный фитинг в приёмное отверстие, вдвигая капилляр в порт до упора.
Шаг 3. Затягивайте прижимной винт пальцами до плотного прилегания.
Шаг 4. После нескольких использований феррулу следует заменить.


  • Убедитесь в правильной ориентации феррулы. Узкий край должен быть направлен в сторону фитинга.

Прижимной винт, мм

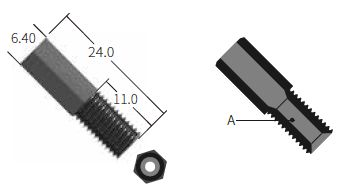

Длинная шестигранная головка

  WF16EL-28S-black
ØA=1.67, для капилляров с
внешним диаметром 1,6 мм
WF06EL-28S-black
ØA=2.07, для капилляров с
внешним диаметром 2,0 мм
WD16EL-28S-black
ØA=2.57, для капилляров с
внешним диаметром 2,5 мм
WD36EL-28S-black
ØA=3.07, для капилляров с
внешним диаметром 3,0 мм
WD06EL-28S-black
ØA=3.22, для капилляров с
внешним диаметром 3,2 мм

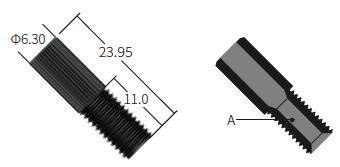

Длинная рифлёная головка

  WF16BL-28S-black
ØA=1.67, для капилляров с
внешним диаметром 1,6 мм
WF20BL-28S-black
ØA=2.07, для капилляров с
внешним диаметром 2,0 мм
WD25BL-28S-black
ØA=2.57, для капилляров с
внешним диаметром 2,5 мм
WD30BL-28S-black
ØA=3.07, для капилляров с
внешним диаметром 3,0 мм
WD32BL-28S-black
ØA=3.30, для капилляров с
внешним диаметром 3,2 мм

Головка в форме цветка

  WF16H
ØA=1.67, для капилляров с
внешним диаметром 1,6 мм
WF20H
ØA=2.07, для капилляров с
внешним диаметром 2,0 мм
WD25H
ØA=2.57, для капилляров с
внешним диаметром 2,5 мм
WD30H
ØA=3.07, для капилляров с
внешним диаметром 3,0 мм
WD32H
ØA=3.30, для капилляров с
внешним диаметром 3,2 мм

Большая короткая головка

  WF16G
ØA=1.67, для капилляров с
внешним диаметром 1,6 мм
WF20G
ØA=2.07, для капилляров с
внешним диаметром 2,0 мм
WD25G
ØA=2.57, для капилляров с
внешним диаметром 2,5 мм
WD30G
ØA=3.07, для капилляров с
внешним диаметром 3,0 мм
WD32G
ØA=3.30, для капилляров с
внешним диаметром 3,2 мм

Маленькая короткая головка

  WF16B
ØA=1.67, для капилляров с
внешним диаметром 1,6 мм
WF20B
ØA=2.07, для капилляров с
внешним диаметром 2,0 мм
WD25B
ØA=2.57, для капилляров с
внешним диаметром 2,5 мм
WD30B
ØA=3.07, для капилляров с
внешним диаметром 3,0 мм
WD32B
ØA=3.30, для капилляров с
внешним диаметром 3,2 мм


Размеры шайб (мм)

_storage_files_static_pages_img_ru_4_4460_f_7_6.jpg _storage_files_static_pages_img_ru_4_4461_f_7_7.jpg
YF-016
Для капилляра с внешним диаметром 1,6 мм
YF-016
Для капилляра с внешним диаметром 2,0 мм

_storage_files_static_pages_img_ru_4_4462_f_7_8.jpg _storage_files_static_pages_img_ru_4_4463_f_7_9.jpg _storage_files_static_pages_img_ru_4_4464_f_7_10.jpg
YF-025
Для капилляра с внешним
диаметром 2,5 мм
YF-030
Для капилляра с внешним
диаметром 3,0 мм
YF-032
Для капилляра с внешним
диаметром 3,2 мм



Номер по
каталогу
Модель
(винт * феррула)
Резьба Внешний
диаметр
капилляра,
мм
Момент
затяжки,
Нм
Усилие
отрыва,
кгс
Давление
разрыва,
МПа
Номи-
нальное
давление,
МПа
Степень
дефор-
мации
Материал, цвет
(винт * феррула)
Длинная шестигранная головка

1006010467

WF16EL-28S-Black * YF-016F

1/4-28UNF

1.6

0.3

2.58

10.77

7.54

0.8

PPS чёрный * ETFE

1006010469

WF06EL-28S-Black * YF-020F

1/4-28UNF

2.0

0.3

4.90

5.69

3.98

0.795

PPS чёрный * ETFE

1006010470

WD16EL-28S-Black * YD-025F

1/4-28UNF

2.5

0.3

3.06

11.41

7.99

0.7

PPS чёрный * ETFE

1006010468

WD36EL-28S-Black * YD-030F

1/4-28UNF

3.0

0.3

2.52

7.83

5.48

0.845

PPS чёрный * ETFE

1006010471

WD06EL-28S--Black * YD-032F

1/4-28UNF

3.2

0.3

6.15

8.560

5.99

0.71

PPS чёрный * ETFE

Длинная рифлёная головка

1006010478

WF16BL-28S-Black * YF-016F

1/4-28UNF

1.6

0.3

1.39

11.81

8.28

0.8

PPS чёрный * ETFE

1006010479

WF20BL-28S-Black * YF-020F

1/4-28UNF

2.0

0.3

1.72

12.3

8.61

0.72

PPS чёрный * ETFE

1006010480

WD25BL-28S-Black * YD-025F

1/4-28UNF

2.5

0.3

1.85

6.66

4.66

0.8

PPS чёрный * ETFE

1006010481

WD30BL-28S-Black * YD-030F

1/4-28UNF

3.0

0.3

2.34

5.42

3.79

0.78

PPS чёрный * ETFE

1006010482

WD32BL-28S-Black * YD-032F

1/4-28UNF

3.2

0.3

4.19

8.79

6.15

0.79

PPS чёрный * ETFE

Головка в форме цветка

1006010530

WF16H-28P-Dark Blue * YF-016F

1/4-28UNF

1.6











PP синий * ETFE

1006010531

WF20H-28P- Dark Blue * YF-020F

1/4-28UNF

2.0











PP синий * ETFE

1006010532

WD25H-28P- Dark Blue * YD-025F

1/4-28UNF

2.5











PP синий * ETFE

1006010533

WD30H-28P- Dark Blue * YD-030F

1/4-28UNF

3.0











PP синий * ETFE

1006010534

WD32H-28P- Dark Blue * YD-032F

1/4-28UNF

3.2











PP синий * ETFE

1006010535

WF16H-M6P-Beige Blue * YF-016F

M6

1.6











PP бирюзовый * ETFE

1006010536

WF20H-M6P-Beige Blue * YF-020F

M6

2.0











PP бирюзовый * ETFE

1006010537

WD25H-M6P-Beige Blue * YD-025F

M6

2.5











PP бирюзовый * ETFE

1006010538

WD30H-M6P-Beige Blue * YD-030F

M6

3.0











PP бирюзовый * ETFE

1006010539

WD32H-M6P-Beige Blue * YD-032F

M6

3.2











PP бирюзовый * ETFE

Большая короткая головка

1006010500

WF16G-28S-Black * YF-016F

1/4-28UNF

1.6











PPS чёрный * ETFE

1006010501

WF20G-28S-Black * YF-020F

1/4-28UNF

2.0











PPS чёрный * ETFE

1006010502

WD25G-28S-Black * YD-025F

1/4-28UNF

2.5











PPS чёрный * ETFE

1006010503

WD30G-28S-Black * YD-030F

1/4-28UNF

3.0











PPS чёрный * ETFE

1006010504

WD32G-28S-Black * YD-032F

1/4-28UNF

3.2











PPS чёрный * ETFE

1006010505

WF16G-M6S-Black * YF-016F

M6

1.6











PPS чёрный * ETFE

1006010506

WF20G-M6S-Black * YF-020F

M6

2.0











PPS чёрный * ETFE

1006010507

WD25G-M6S-Black * YD-025F

M6

2.5











PPS чёрный * ETFE

1006010508

WD30G-M6S-Black * YD-030F

M6

3.0











PPS чёрный * ETFE

1006010509

WD32G-M6S-Black * YD-032F

M6

3.2











PPS чёрный * ETFE

Маленькая короткая головка

1006010490

WF16B-28S-Black * YF-016F

1/4-28UNF

1.6











PPS чёрный * ETFE

1006010491

WF20B-28S-Black * YF-020F

1/4-28UNF

2.0











PPS чёрный * ETFE

1006010492

WD25B-28S-Black * YD-025F

1/4-28UNF

2.5











PPS чёрный * ETFE

1006010493

WD30B-28S-Black * YD-030F

1/4-28UNF

3.0











PPS чёрный * ETFE

1006010494

WD32B-28S-Black * YD-032F

1/4-28UNF

3.2











PPS чёрный * ETFE

1006010495

WF16B-M6S-Black * YF-016F

M6

1.6











PPS чёрный * ETFE

1006010496

WF20B-M6S-Black * YF-020F

M6

2.0











PPS чёрный * ETFE

1006010497

WD25B-M6S-Black * YD-025F

M6

2.5











PPS чёрный * ETFE

1006010498

WD30B-M6S-Black * YD-030F

M6

3.0











PPS чёрный * ETFE

1006010499

WD32B-M6S-Black * YD-032F

M6

3.2











PPS чёрный * ETFE
