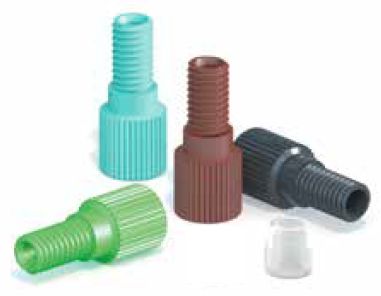

Бесфланцевые фитинги из окрашенного полипропилена

  • Стандартные фитинги с прямой резьбой. Долговечные и не требующие инструментов для крепежа. Просто наденьте винт и феррулу на капилляр и прикрутите вручную.
  • Изготавливаются из стойкого к химическим и органическим веществам полипропилена.
  • Фитинги разного цвета позволяют легко различать жидкостные потоки.
  • Используются для стандартных капилляров с внешним диаметром 1,6 / 2,0 / 2,5 / 3,0 / 3,2 мм.
  • Резьба: 1/4-28UNF, M6.
  • Сертификаты REACH и ROHS, отчёты о биосовместимости.


ПРИМЕНЕНИЕ

Шаг 1. Наденьте прижимной винт и феррулу на капилляр на расстоянии не менее 5 мм от конца капилляра.
Шаг 2. Вставьте собранный фитинг в приёмное отверстие, вдвигая капилляр в порт до упора.
Шаг 4. Затяните прижимной винт, закручивая вручную до плотного прилегания.
Шаг 5. После нескольких использований (особенно при высоком давлении) феррулы следует заменить.


  • Убедитесь в правильной ориентации феррулы! Узкий край феррулы должен быть направлен в сторону фитинга.

Размеры винтов (мм)



Размеры феррул (мм)

_storage_files_static_pages_img_ru_4_4434_fiting_4_17.jpg YC-016
Для капилляров
внешним диаметром 1,6 мм
YC-020
Для капилляров
внешним диаметром 2,0 мм		 YC-025
Для капилляров
внешним диаметром 2,5 мм
YC-030
Для капилляров
внешним диаметром 3,0 мм
YC-032
Для капилляров
внешним диаметром 3,2 мм



Номер по
каталогу		 Модель
(винт * феррула)		 Резьба Внешний
диаметр
капилляра,
мм		 Момент
затяжки,
Нм		 Усилие
отрыва,
кгс		 Давление
разрыва,
МПа		 Номи-
нальное
давление,
МПа		 Степень
дефор-
мации		 Материал,
(винт * феррула)
Красный

1006010375

WD10A-28P-Red * YC-016P

1/4-28UNF

1.6

0.3

1.74

7.62

5.33

0.83

PP * PP

1006010376

WD10A-28P-Red * YC-020P

1/4-28UNF

2.0

0.3

1.83

7.32

5.12

0.75

PP * PP

1006010377

WD10A-28P-Red * YC-025P

1/4-28UNF

2.5

0.3

2.23

5.41

3.79

0.73

PP * PP

1006010378

WD10A-28P-Red * YC-030P

1/4-28UNF

3.0

0.3

2.41

5.15

3.61

0.72

PP * PP

1006010379

WD10A-28P-Red * YC-032P

1/4-28UNF

3.2

0.3

5.10

4.30

3.01

0.73

PP * PP

1006010415

WD10A-M6P-Red * YC-016P

M6

1.6

0.3

1.47

4.63

4.50

0.83

PP * PP

1006010416

WD10A-M6P-Red * YC-020P

M6

2.0

0.3

1.18

4.59

3.21

0.84

PP * PP

1006010417

WD10A-M6P-Red * YC-025P

M6

2.5

0.3

1.64

4.41

3.09

0.88

PP * PP

1006010418

WD10A-M6P-Red * YC-030P

M6

3.0

0.3

1.95

3.51

2.46

0.84

PP * PP

1006010419

WD10A-M6P-Red * YC-032P

M6

3.2

0.3

2.36

2.78

1.95

0.85

PP * PP
Фиолетовый

1006010380

WD10A-28P-Deep Purple *
YC-016P

1/4-28UNF

1.6

0.3

1.15

4.60

3.22

0.88

PP * PP

1006010381

WD10A-28P-Deep Purple *
YC-020P

1/4-28UNF

2.0

0.3

1.91

4.71

3.30

0.80

PP * PP

1006010382

WD10A-28P-Deep Purple *
YC-025P

1/4-28UNF

2.5

0.3

2.51

4.46

3.12

0.82

PP * PP

1006010383

WD10A-28P-Deep Purple *
YC-030P

1/4-28UNF

3.0

0.3

2.86

4.54

3.19

0.82

PP * PP

1006010384

WD10A-28P-Deep Purple *
YC-032P

1/4-28UNF

3.2

0.3

5.34

4.24

2.97

0.84

PP * PP

1006010420

WD10A-M6P-Deep Purple *
YC-016P

M6

1.6

0.3

0.90

4.70

3.29

0.90

PP * PP

1006010421

WD10A-M6P-Deep Purple *
YC-020P

M6

2.0

0.3

2.02

3.58

2.51

0.85

PP * PP

1006010422

WD10A-M6P-Deep Purple *

YC-025P

M6

2.5

0.3

1.75

3.42

2.39

0.91

PP * PP

1006010423

WD10A-M6P-Deep Purple *
YC-030P

M6

3.0

0.3

1.65

3.89

2.72

0.90

PP * PP

1006010424

WD10A-M6P-Deep Purple *
YC-032P

M6

3.2

0.3

3.26

2.84

1.99

0.85

PP * PP
Синий

1006010385

WD10A-28P-Dark Blue *
YC-016P

1/4-28UNF

1.6

0.3

1.12

5.86

4.10

0.90

PP * PP

1006010386

WD10A-28P-Dark Blue *
YC-020P

1/4-28UNF

2.0

0.3

1.76

4.75

3.33

0.79

PP * PP

1006010387

WD10A-28P-Dark Blue *
YC-025P

1/4-28UNF

2.5

0.3

2.46

4.68

3.28

0.87

PP * PP

1006010388

WD10A-28P-Dark Blue *
YC-030P

1/4-28UNF

3.0

0.3

3.32

5.41

3.79

0.76

PP * PP

1006010389

WD10A-28P-Dark Blue *
YC-032P

1/4-28UNF

3.2

0.3

5.32

4.42

3.09

0.82

PP * PP

1006010425

WD10A-M6P-Dark Blue *
YC-016P

M6

1.6

0.3

1.34

4.48

3.14

0.91

PP * PP

1006010426

WD10A-M6P-Dark Blue *
YC-020P

M6

2.0

0.3

1.24

4.16

2.91

0.84

PP * PP

1006010427

WD10A-M6P-Dark Blue *
YC-025P

M6

2.5

0.3

1.84

3.79

2.65

0.95

PP * PP

1006010428

WD10A-M6P-Dark Blue *
YC-030P

M6

3.0

0.3

2.98

4.42

3.09

0.86

PP * PP

1006010429

WD10A-M6P-Dark Blue *
YC-032P

M6

3.2

0.3

4.24

2.84

1.99

0.88

PP * PP
Бирюзовый

1006010390

WD10A-28P-Beige Blue *
YC-016P

1/4-28UNF

1.6

0.3

1.41

6.35

4.45

0.88

PP * PP

1006010391

WD10A-28P-Beige Blue *
YC-020P

1/4-28UNF

2.0

0.3

1.81

6.11

4.28

0.76

PP * PP

1006010392

WD10A-28P-Beige Blue *

YC-025P

1/4-28UNF

2.5

0.3

2.94

5.27

3.69

0.78

PP * PP

1006010393

WD10A-28P-Beige Blue *
YC-030P

1/4-28UNF

3.0

0.3

3.32

5.07

3.55

0.75

PP * PP

1006010394

WD10A-28P-Beige Blue *

YC-032P

1/4-28UNF

3.2

0.3

4.82

4.79

3.35

0.73

PP * PP

1006010430

WD10A-M6P-Beige Blue *
YC-016P

M6

1.6

0.3

1.12

5.28

3.70

0.91

PP * PP

1006010431

WD10A-M6P-Beige Blue *
YC-020P

M6

2.0

0.3

1.14

5.41

3.79

0.82

PP * PP

1006010432

WD10A-M6P-Beige Blue *
YC-025P

M6

2.5

0.3

1.32

4.33

3.03

0.84

PP * PP

1006010443

WD10A-M6P-Beige Blue *
YC-030P

M6

3.0

0.3

2.82

5.17

3.62

0.84

PP * PP

1006010444

WD10A-M6P-Beige Blue *
YC-032P

M6

3.2

0.3

3.95

4.71

3.30

0.88

PP * PP
Зелёный

1006010395

WD10A-28P-Grass Green *
YC-016P

1/4-28UNF

1.6

0.3

1.15

6.40

4.48

0.79

PP * PP

1006010396

WD10A-28P-Grass Green *
YC-020P

1/4-28UNF

2.0

0.3

1.51

6.00

4.20

0.84

PP * PP

1006010397

WD10A-28P-Grass Green *
YC-025P

1/4-28UNF

2.5

0.3

2.39

4.02

2.81

0.78

PP * PP

1006010398

WD10A-28P-Grass Green *
YC-030P

1/4-28UNF

3.0

0.3

2.59

4.49

3.14

0.78

PP * PP

1006010399

WD10A-28P-Grass Green *
YC-032P

1/4-28UNF

3.2

0.3

3.95

4.17

2.92

0.82

PP * PP

1006010445

WD10A-M6P-Grass Green *
YC-016P

M6

1.6

0.3

0.95

6.18

4.33

0.90

PP * PP

1006010446

WD10A-M6P-Grass Green *
YC-020P

M6

2.0

0.3

1.80

4.59

3.21

0.87

PP * PP

1006010447

WD10A-M6P-Grass Green *
YC-025P

M6

2.5

0.3

2.14

5.16

3.61

0.88

PP * PP

1006010448

WD10A-M6P-Grass Green *
YC-030P

M6

3.0

0.3

2.26

4.77

3.34

0.85

PP * PP

1006010449

WD10A-M6P-Grass Green *
YC-032P

M6

3.2

0.3

1.55

3.15

2.21

0.89

PP * PP
Жёлтый

1006010400

WD10A-28P- Lemon Yellow *
YC-016P

1/4-28UNF

1.6

0.3

1.32

5.26

3.64

0.9

PP * PP

1006010401

WD10A-28P- Lemon Yellow *
YC-020P

1/4-28UNF

2.0

0.3

1.95

4.13

2.89

0.81

PP * PP

1006010402

WD10A-28P- Lemon Yellow *
YC-025P

1/4-28UNF

2.5

0.3

2.24

5.83

4.08

0.85

PP * PP

1006010403

WD10A-28P- Lemon Yellow *
YC-030P

1/4-28UNF

3.0

0.3

3.26

4.62

3.23

0.79

PP * PP

1006010404

WD10A-28P- Lemon Yellow *
YC-032P

1/4-28UNF

3.2

0.3

4.89

4.95

3.47

0.84

PP * PP

1006010450

WD10A-M6P- Lemon Yellow *
YC-016P

M6

1.6

0.3

0.84

5.83

4.08

0.94

PP * PP

1006010451

WD10A-M6P- Lemon Yellow *
YC-020P

M6

2.0

0.3

1.24

4.37

3.06

0.75

PP * PP

1006010452

WD10A-M6P- Lemon Yellow *
YC-025P

M6

2.5

0.3

1.94

4.68

3.28

0.83

PP * PP

1006010433

WD10A-M6P- Lemon Yellow *
YC-030P

M6

3.0

0.3

2.60

4.55

3.19

0.84

PP * PP

1006010434

WD10A-M6P- Lemon Yellow *
YC-032P

M6

3.2

0.3

3.62

5.04

3.52

0.88

PP * PP
Чёрный

1006010405

WD10A-28P-Deep Black *
YC-016P

1/4-28UNF

1.6

0.3









PP * PP

1006010406

WD10A-28P-Deep Black *
YC-020P

1/4-28UNF

2.0

0.3









PP * PP

1006010407

WD10A-28P-Deep Black *
YC-025P

1/4-28UNF

2.5

0.3









PP * PP

1006010408

WD10A-28P-Deep Black *

YC-030P

1/4-28UNF

3.0

0.3









PP * PP

1006010409

WD10A-28P-Deep Black *
YC-032P

1/4-28UNF

3.2

0.3









PP * PP

1006010435

WD10A-M6P-Deep Black *
YC-016P

M6

1.6

0.3









PP * PP

1006010436

WD10A-M6P-Deep Black *
YC-020P

M6

2.0

0.3









PP * PP

1006010437

WD10A-M6P-Deep Black *
YC-025P

M6

2.5

0.3









PP * PP

1006010438

WD10A-M6P-Deep Black *
YC-030P

M6

3.0

0.3









PP * PP

1006010439

WD10A-M6P-Deep Black *
YC-032P

M6

3.2

0.3









PP * PP
Коричневый

1006010410

WD10A-28P-Dark Brown *
YC-016P

1/4-28UNF

1.6

0.3









PP * PP

1006010411

WD10A-28P-Dark Brown *
YC-020P

1/4-28UNF

2.0

0.3









PP * PP

1006010412

WD10A-28P-Dark Brown *
YC-025P

1/4-28UNF

2.5

0.3









PP * PP

1006010413

WD10A-28P-Dark Brown *
YC-030P

1/4-28UNF

3.0

0.3









PP * PP

1006010414

WD10A-28P-Dark Brown *
YC-032P

1/4-28UNF

3.2

0.3









PP * PP

1006010440

WD10A-M6P-Dark Brown *
YC-016P

M6

1.6

0.3









PP * PP

1006010441

WD10A-M6P-Dark Brown *
YC-020P

M6

2.0

0.3









PP * PP

1006010442

WD10A-M6P-Dark Brown *
YC-025P

M6

2.5

0.3









PP * PP

1006010453

WD10A-M6P-Dark Brown *
YC-030P

M6

3.0

0.3









PP * PP
