Фланцевые фитинги из PPS и PP с прижимной шайбой

  • Фитингу требуется прокладка/шайба, расположенная между развальцованным концом капилляра и прижимным винтом с плоским торцом. Герметичность соединения достигается при затягивании винта за счёт прижимания шайбой развальцованной части капилляра.
  • Устойчивы к химическим и органическим веществам.
  • Используются для стандартных капилляров с внешним диаметром 1,6 / 2,0 / 2,5 / 3,0 / 3,2 мм, простая и быстрая установка.
  • Резьба: 1/4-28UNF, M6.


ПРИМЕНЕНИЕ

Шаг 1. Если капилляр должен имеет фланцы с обоих концов, перед развальцовкой в капилляр необходимо вставить два винта и две шайбы. Если нужен капилляр с фланцем на одном конце, один винт и одну шайбу можно вставить до или после развальцовки.
Шаг 2. Развальцуйте капилляр с помощью специальных инструментов.
Шаг 3. Вставьте собранный фитинг в приёмное отверстие, вдвигая капилляр в порт до упора.
Шаг 4. Затяните прижимной винт пальцами до плотного прилегания.
Шаг 5. После нескольких использований (особенно при высоком давлении) фланцевую часть капилляра следует заменить.


Прижимной винт – PEEK
затягивается вручную,
инструмент не нужен.



Шайба – сталь


Фланец капилляра
  • Развальцовывайте капилляр специальным инструментом, диаметр фланца <5 мм

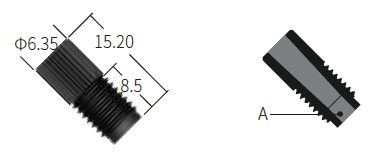

Размеры винтов, мм

Короткая головка


  WF21G-28-S-Black
ØA=2.10, для капилляров с
внешним диаметром 1.6/2.0 мм
WF26G-28-S-Black
ØA=2.60, для капилляров с
внешним диаметром 2.5 мм
WD33G-28-S-Black М
ØA=3.30, для капилляров с
внешним диаметром 3.0/3.2 мм

Стандартная головка

  WF21B-28-S-Black
ØA=2.10, для капилляров с
внешним диаметром 1.6/2.0 мм
WF26B-28-S-Black
ØA=2.60, для капилляров с
внешним диаметром 2.5 мм
WD33B-28-S-Black
ØA=3.30, для капилляров с
внешним диаметром 3.0/3.2 мм

Головка в форме цветка

  WD30N-28-P
ØA=3.10, B=9.97, для капилляров с
внешним диаметром 3.0 мм
WD30 НМ6-P
ØA=3.10, B=10.15, для капилляров с
внешним диаметром 3.0 мм


Размеры шайб (мм)

_storage_files_static_pages_img_ru_4_4402_fiting_2_4.jpg _storage_files_static_pages_img_ru_4_4403_fiting_2_5.jpg _storage_files_static_pages_img_ru_4_4404_fiting_2_6.jpg

KDF-016-S316
Для капилляров с внешним
диаметром 1,6 мм

KDF-020-S316
Для капилляров с внешним
диаметром 2,0 мм

KDF-025-S316
Для капилляров с внешним
диаметром 2,5 мм

_storage_files_static_pages_img_ru_4_4405_fiting_2_7.jpg _storage_files_static_pages_img_ru_4_4406_fiting_2_8.jpg

KDF-030-S316
Для капилляров с внешним
диаметром 3,0 мм

KDF-032-S316
Для капилляров с внешним
диаметром 3,2 мм





Номер по
каталогу
Модель Резьба Внешний диаметр
капилляра, мм
Материал, цвет
Стандартная головка

1006030021

WF21B-28-S-Black * KDF-016-S316

1/4-28UNF

1,6

PPS чёрный+SUS316

1006030008

WF21B-28-S-Black * KDF-020-S316

1/4-28UNF

2,0

PPS чёрный+SUS316

1006030009

WF26B-28-S-Black * KDF-025-S316

1/4-28UNF

2,6

PPS чёрный+SUS316

1006030020

WD33B-28-S-Black * KDF-030-S316

1/4-28UNF

3,0

PPS чёрный+SUS316

1006030010

WD33B-28-S-Black * KDF-032-S316

1/4-28UNF

3,2

PPS чёрный+SUS316

Короткая головка

1006030023

WF21G-28-S-Black * KDF-016-S316

1/4-28UNF

1,6

PS чёрный+SUS316

1006030011

WF21G-28-S-Black * KDF-020-S316

1/4-28UNF

2,0

PPS чёрный+SUS316

1006030012

WF26G-28-S-Black * KDF-025-S316

1/4-28UNF

2,6

PPS чёрный+SUS316

1006030022

WD33G-28-S-Black *KDF-030-S316

1/4-28UNF

3,0

PS чёрный+SUS316

1006030013

WD33G-28-S-Black * KDF-032-S316

1/4-28UNF

3,2

PS чёрный+SUS316

Головка в форме цветка

1006010639

WD30N-28-P-Dark Blue * KDF-030-S316

1/4-28UNF

3,0

PP синий SUS316

1006010643

WD30 НМ6-P-Light Blue * KDF-030-S316

1/4-28UNF

3,0

PP бирюзовый+SUS316



Миниатюра схемы
