Автоматический высокоточный потенциометрический титратор. Управление осуществляется программой Titrate-5.0, обеспечивающей выбор метода и задание режима титрования, запись и хранение протоколов измерений.

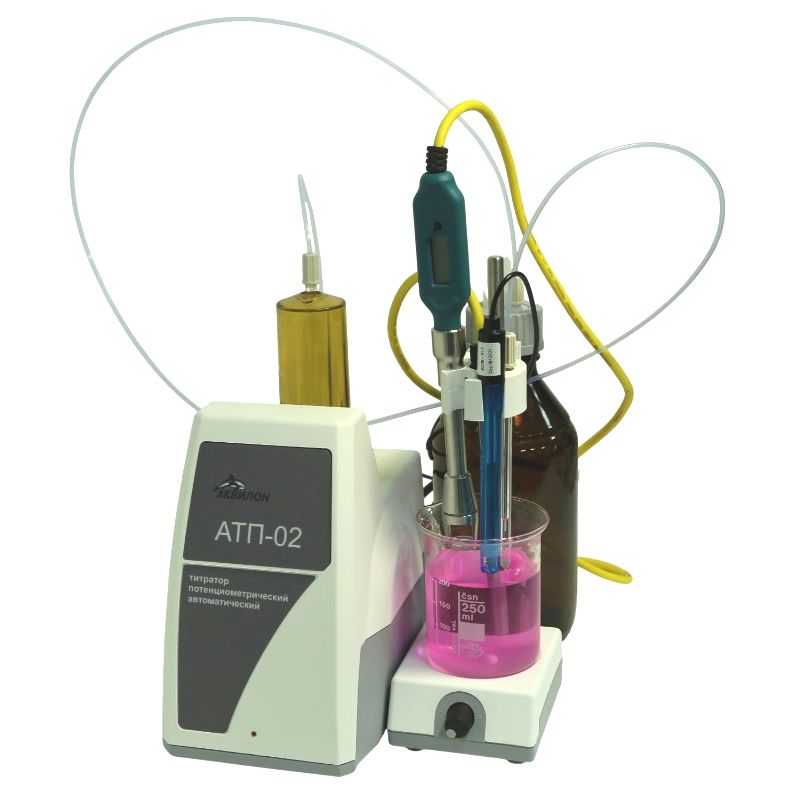

АТП-02 – автоматический высокоточный потенциометрический титратор. Прибор отвечает всем требованиям, предъявляемым к данному классу оборудования: непрерывная и дискретная подача титранта (диапазон от 0,1 до 36 мл/мин – при объёме дозирующего устройства 20мл; и от 0,25 до 90 мл/мин – при объёме дозирующего устройства 50мл), автоматическое изменение скорости подачи по мере приближения к точке эквивалентности или заданной точке и т.д.
Прибор позволяет проводить титрование, используя следующие методы:
- общий метод потенциометрического титрования;
- кислотно-основное титрование;
- титрование по методу осаждения;
- титрование по методу комплексообразования;
- фотометрическое титрование (опционально) и др.
Эти методы титрования позволяют определять кислотные и щелочные числа, содержание S, Cl, Pb и других веществ в нефтепродуктах, минеральных и пищевых маслах и других пищевых продуктах, питьевых, природных, сточных водах, почвах, осадках, шламах, активном иле, донных отложениях, атмосферном воздухе и воздухе рабочей зоны, целлюлозно-бумажной продукции, извести, сплавах, рудах, минеральных удобрениях, продуктах лесохимических и др. в соответствии с ГОСТ и иными нормативными документами.
Более подробно познакомиться с устройством и приципами работы титратора АТП-02 Вы можете, загрузив руководства в формате PDF по указанным ниже ссылкам.
Устройство, принцип работы и общие рекомендации по выбору комплектации титратора АТП-02.
| Вместимость бюретки, см3 | 20; 50 |
| Дискретность отсчета при дозировании, мл | 0,001 |
| Диапазон измерения: молярной концентрации веществ, моль/дм3 массовой концентрации веществ, мг/дм3 массовой доли веществ, % величины рН, ед. рН ЭДС, мВ температуры,°С |
от 10-6 до 0,1 от 0,001 до 106 от 0,0001 до 100 от 0 до 14 от -2000 до +2000 от -50 до +150 |
| Пределы допускаемой относительной погрешности измерений: молярной концентрации, % массовой доли веществ, % величины рН, ед. рН |
±2 ±2 ±0,03 |
| Предел допускаемого значения относительного среднего квадратического отклонения случайной составляющей погрешности, % |
1,0 |
| Потребляемая мощность (без ПК), не более, ВА | 40 |
| Электропитание, В/Гц | 220±22/50 |
| Габаритные размеры (длина х ширина х высота), мм | 210x220x310 |
| Масса, не более, кг | 5 |
Управление титратором осуществляется с помощью программного комплекса Titrate-5.0, который поставляется в трех видах комплектаций, имеющих разный уровень функциональных возможностей:
- базовая комплектация титратора Titrate Base
- расширенная комплектация титратора Titrate Deluxe
- профессиональная комплектация титратора Titrate Pro
Базовая комплектация программного комплекса Titrate Base поставляется в комплекте с титратором АТП-02. Комплектации Titrate Deluxe и Titrate Pro поставляются за отдельную плату.
Программный комплекс Titrate – современный программный продукт на русском языке с большими аналитическими возможностями и удобным, дружественным интерфейсом, построенным по принципу интуитивности. С помощью данной программы осуществляется полное управление прибором в процессе измерений, проводится обработка данных, рассчитываются метрологические характеристики полученных результатов, реализуется хранение информации и печать протоколов измерений.
В зависимости от решаемой задачи и квалификации оператора программа Titrate может работать в двух режимах - "Анализатор" и "Исследователь".
Режим "Анализатор" реализует проведение измерений в точном соответствии с методикой и нормативным документом при полной автоматизации процесса получения результата. По команде "Пуск" автоматически происходит:
- измерение и обработка данных;
- построение отчета;
- сохранение протокола измерения в базе данных;
- печать протокола измерения в соответствии с требованиями нормативного документа.
Этот режим наиболее продуктивно применяется при ежедневных измерениях и позволяет минимизировать погрешности и ошибки, вносимые оператором. Программа ведет оператора по всей методике, при необходимости выводит необходимые подсказки, информирует о возможных ошибках. В этом режиме также возможно использование целевых программ, входящих в состав комплекса.
В режиме "Исследователь" открываются все огромные возможности программы, такие как:
- создания собственных методик выполнения измерений;
- корректировка уже существующих методик;
- разработка новых и изменение существующих механизмов обработки результатов измерений;
- изменения расчетных механизмов и интерфейсов пользователя;
- калибровка и ввод параметров новых электродов;
- разработка новых и корректировка существующих протоколов и печатных форм;
- реализация всех исследовательских функций комплекса.
Методы и методики, разработанные в режиме "Исследователь", могут в дальнейшем использоваться в режиме "Анализатор".
Кроме указанных комплектаций программного комплекса Titrate, к титратору АТП-02 поставляются целевые программы для выполнения измерений под специальные задачи. Некоторые из них:
- Titrate-5.0 Хлориды. Целевая программа для измерения хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-2021(А), ASTM В 6470-99.
- Titrate-5.0 Сера. Целевая программа для измерения Н2S и меркаптановой серы в нефти и нефтепродуктах по ГОСТ 17323-71, ASTM В 3227-00.
- Titrate-5.0 Уран. Целевая программа для измерения концентрации урана в рудах.
- Titrate Щелочность-Щ. Целевая программа для определения щелочности в жидкостях охлаждающих низкозамерзающих по ГОСТ 28084-89.
- Titrate Газ. Целевая программа для измерения меркаптановой серы и сероводорода в углеводородных сжиженных газах по ГОСТ 22985-2017.
- Titrate Газ. Целевая программа для измерение меркаптановой серы и сероводорода в горючих природных газах по ГОСТ 22387.2-2021.
- Titrate Корма. Целевая программа для определения содержания натрия и хлорида натрия в комбикормах и комбикормовом сырье по ГОСТ 13496.1-2019.
- Titrate Хлориды. Целевая программа для измерения хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-2021(Б), СТСЭВ 2879-87, USA ASTM D6470-99.
- Titrate Хлороганика. Целевая программа для измерения хлорорганических соединений в нефти по ГОСТ Р 52247-2021 (А).
- Titrate Вода_Гидрокарбонаты. Целевая программа к титратору АТП-02 в соответствии с ПНД Ф 14.1:2:3.99-97.
- Titrate Вода_Сульфаты. Целевая программа к титратору АТП-02 в соответствии с РД 52.24.401-2018.
- Titrate Вода_Хлориды. Целевая программа к титратору АТП-02 в соответствии с ГОСТ 4245-72.
- Titrate Кислотное число K1. Целевая программа для определения кислотного числа в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) по ГОСТ 25794.1-83.
- Titrate Кислотное число K2. Целевая программа к титратору АТП-02 для определения кислотного числа сильных кислот в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) по ГОСТ 25794.1-83.
- Titrate Кислотное число. Целевая программа по ГОСТ 10858-77 семена масличных культур.
- Titrate Кислотное число. Целевая программа по ГОСТ 17823.1-72 продукты лесохимические.
- Titrate Кислотное число. Целевая программа по ГОСТ 31933-2012 масла подсолнечные.
- Titrate Молоко-К. Целевая программа для измерения кислотности молока и молочных продуктов по ГОСТ 3624-92.
- Titrate Нефтепродукты-К-КЧ. Целевая программа для определения кислотного числа в нефтепродуктах по ГОСТ 5985-2022.
- Titrate Перекисное число. Целевая программа по ГОСТ Р 51487-99 масла подсолнечные.
- Titrate Щелочное число (общее) - Щ 2. Целевая программа для определения щелочного числа в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88.
В лабораториях целлюлозно-бумажной промышленности незаменим программно-аппаратный комплекс “Каппа”, состоящий из четырёх титраторов АТП-02, анализатора влажности АВ-50 и программы Kappa-1.0. Комплекс позволяет определять число Каппа — показатель, характеризующий качество целлюлозы.
Задача, поставленная Заказчиком:
"Титратор планируем применять в экологии, в анализе воды природных источников. Определять следующие показатели: Кислотность, щелочность, общую жёсткость, ХПК, перманганатную окисляемость, БПК, содержание активного хлора.
В анализе твердых отходов: определять щелочность, содержание хлоридов, содержание тяжелых металлов
В анализе пищевых продуктов питания: кислотность, содержание хлористого натрия в молоке, определение общего азота, содержание белка, массовую долю соды в молоке, качественные показатели растительных масел (КЧ, ПЧ, АЧ,ЧН) и т.д."
Для решения задачи Заказчика была подобрана следующая комплектация:
1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей
2. Titrate Deluxe программное обеспечение к титратору АТП-02
3. Titrate Вода_Хлориды ГОСТ 4245-72 программное обеспечение к титратору АТП-02 - целевая программа
4. рН-электрод стеклянный
5. Электрод сравнения
6. Электрод пленочный твердоконтактный кальций-селективный
7. Электрод кристаллический хлорид-селективный
8. Электрод редоксметрический
9. Фотометрический датчик
На выбор были предложены запасные расходные материалы и пуско-наладка
Задача, поставленная Заказчиком:
“Титратор нужен для определения: кислотного числа масла растительного ГОСТ 31933-2012, хлоридов в продуктах переработки ГОСТ 26186-84, кислотности в продуктах переработки ГОСТ 26188-2016 и ГОСТ 34127-2017, кислотного числа в рыбной муке, комбикормах ГОСТ 13496.18-85, хлоридов в кормах ГОСТ 13496.1-98”.
Для решения задачи Заказчика была подобрана следующая комплектация:
1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей
2. Электрод редоксметрический
3. Электрод натрий-селективный
4. Электрод хлорид-селективный
5. Электрод аргентометрический.
6. рН-электрод стеклянный
7. Электрод сравнения
8. Стандарт-титры
9. Бутыль 1 л, темное стекло
На выбор были предложены запасные расходные материалы и пуско-наладка
Задача, поставленная Заказчиком:
“С помощью титратора нам необходимо определять:
Общее щелочное число нефтепродуктов по ГОСТ 30050-93 (ИСО 3771-77)
Щелочные числа нефтепродуктов, присадок и смазочных материалов по ГОСТ 11362-76, ГОСТ 11362-96 (ИСО 6619-88)
Кислотные числа и кислотность нефтепродуктов, присадок и смазочных материалов по ГОСТ 11362-76, ГОСТ 11362-96 (ИСО 6619-88)
Содержание органических хлоридов в сырой нефти по ГОСТ 21534-76, ASTM D4929-04
Йодные числа и содержание непредельных углеводородов в светлых нефтепродуктах по ГОСТ 2070-82
Содержание меркаптановой и сероводородной серы в природных горючих газах, сжиженных газах и топливе для двигателей по ГОСТ 22387.2-97, ГОСТ 22985-90, ГОСТ 17323-71, ГОСТ Р 52030-2003
Бромное число углеводородов по ASTM UOP304-90
Вода Гидрокарбонаты ПНД Ф 14.2.99-97
Вода Гидрокарбонаты ПНД Ф 14.2.99-97
Вода Хлориды ГОСТ 4245-72".
Для решения задачи Заказчика была подобрана следующая комплектация:
1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей
2. Фотометрический датчик
3. Titrate-5.0 Deluxe программное обеспечение к титратору АТП-02
4. Titrate Кислотное число K1 программное обеспечение к титратору АТП-02: определение кислотного числа в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) согласно ГОСТ 25794.1-83 - целевая программа
5. Titrate Кислотное число K2 программное обеспечение к титратору АТП-02: определение кислотного числа сильных кислот в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) согласно ГОСТ 25794.1-83 - целевая программа
6. Titrate Нефтепродукты-К-КЧ ГОСТ 5985-79 программное обеспечение к титратору АТП-02: определение кислотного числа в нефтепродуктах - целевая программа
7. Titrate Сера программное обеспечение к титратору АТП-02: измерение сероводородной и меркаптановой серы в нефти и нефтепродуктах по ГОСТ 17323-71, СТСЭВ 756-77, USA ASTM D3227-00, IP 399- целевая программа
8. Titrate Хлориды программное обеспечение к титратору АТП-02: измерение хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-76 (Б), СТСЭВ 2879-87, USA ASTM D6470-99 - целевая программа
9. Titrate Хлориды программное обеспечение к титратору АТП-02: измерение хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-76 (A), СТСЭВ 2879-87, USA ASTM D6470-99 - целевая программа
10. Titrate Хлорорганика ГОСТ Р 52247-2004 (метод А) программное обеспечение к титратору АТП-02; измерение хлорорганических соединений в нефти - целевая программа
11. Titrate Вода_Гидрокарбонаты ПНД Ф 14.2.99-97 программное обеспечение к титратору АТП-02 - целевая программа
12. Titrate Вода_Сульфаты РД 52.24.453-95 программное обеспечение к титратору АТП-02 - целевая программа
13. Titrate Вода_Хлориды ГОСТ 4245-72 программное обеспечение к титратору АТП-02 - целевая программа
14. Электрод редоксметрический
15. Электрод сульфидсеребряный
16. Электрод аргентометрический
17. рН-электрод стеклянный
18. Электрод сравнения
19. Буферные растворы
На выбор были предложены запасные расходные материалы и пуско-наладка
Задача, поставленная Заказчиком:
“Наша задача определять общее щелочное число (TBN) автомобильных масел в процессе работы карьерных самосвалов. Масла типа SAE-15W40; SAE-5W40; SAE-10W30; SAE-85W140”.
Для решения задачи Заказчика была подобрана следующая комплектация:
1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей
2. Фотометрический датчик
3. Titrate Щелочное число (общее) - Щ 2 программное обеспечение к титратору АТП-02: определение щелочного числа по ГОСТ 11362-96, ИСО 6619-88 - целевая программа
4. Дозирующее устройство 50 мл
5. Запасные капилляры
6. Наконечники для титрования
7. Бутыль для титрования
8. рН-электрод стеклянный
9. Буферные растворы
10. Персональный компьютер с монитором и лазерным принтером
Задача, поставленная Заказчиком:
"Нужен автоматический титратор и программный комплекс"Titrate Молоко К" - спецкомплектация. Измерение кислотности молока и молочных продуктов потенциометрическим методом по ГОСТ 3624-92".
Для решения задачи Заказчика была подобрана следующая комплектация:
1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей
2. Titrate Молоко-К ГОСТ 3624-92 программное обеспечение к титратору АТП-02: измерение кислотности молока и молочных продуктов потенциометрическим методом по ГОСТ 3624-92 - целевая программа
3. рН-электрод стеклянный
4. Электрод сравнения
5. Буферные растворы
Задача, поставленная Заказчиком:
"Нужен титратор для определения белка в молоке по Кьельдалю ГОСТ Р 53951-2010 и массовой доли общего азота по Кьельдалю ГОСТ 23327-98".
Для решения задачи Заказчика была подобрана следующая комплектация:
1. рН-электрод стеклянный
2. Электрод сравнения
3. Электрод редоксметрический
4. Электрод хлорид-селективный
5. Фотометрический датчик
